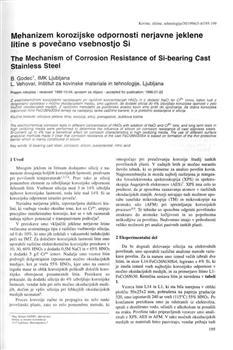

Z elektrokemičnimi korozijskimi raziskavami pri različnih koncentracijah ?$HNO_3$? in z dodatki NaCl ter ?$Cr^6+$? ionov, kakor tudi z dolgotrajno izpostavo v močno oksidacijskem mediju, smo ugotovili, da dodatki silicija do 4% izboljšajo korozijske lastnosti v zelo močnih oksidacijskih medijih. Z različnimi metodami za površinsko analizo kovin smo prišli do spoznanja, da dobra korozijska odpornost litine FeCr26Ni3OSi4 temelji na nastajanju tanke zaščitne bariere, ki je pretežno sestavljena iz silicija.

Pravice

URN

URN:NBN:SI:doc-46XRG50L

COBISS ID

18016517

Objavljeno

22.07.2011

Metapodatki

Citiranje

APA:

Godec, Boštjan, Vehovar, Leopold (1996). Mehanizem korozijske odpornosti nerjavne jeklene litine s povečano vsebnostjo Si, letnik 30, številka 3/4. URN:NBN:SI:doc-46XRG50L from http://www.dlib.si

MLA:

Godec, Boštjan, Vehovar, Leopold. Mehanizem korozijske odpornosti nerjavne jeklene litine s povečano vsebnostjo Si. Inštitut za kovinske materiale in tehnologije
Železarna Jesenice
Železarna Ravne
Železarna Štore, 1996.
<http://www.dlib.si/?URN=URN:NBN:SI:doc-46XRG50L>

Kovine zlitine tehnologije
1992-1999
(Zbirni zapis)

prejšnja

Študij alkoksidnih prekurzorjev keramike na osnovi PbZrO3-PbTiO3
1996
(prejšnja številka)

naslednja

Poprava in rekristalizacija legirane neorientirane elektro pločevine
1996
(naslednja številka)
