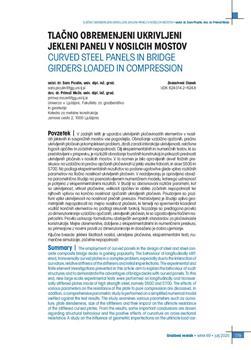

Tlačno obremenjeni ukrivljeni jekleni paneli v nosilcih mostov
Curved steel panels in bridge girders loaded in compression

slovenski

2020

eksperimentalni testi   jekleni škatlasti nosilci   numerične simulacije   ukrivljena pločevina

Zveza društev gradbenih inženirjev in tehnikov Slovenije
(Obvezni izvod spletne publikacije)

V zadnjih letih je uporaba ukrivljenih pločevinastih elementov v nosilcih jeklenih in sovprežnih mostov vse pogostejša. Obnašanje vzdolžno ojačanih, prečno ukrivljenih pločevin je kompleksen problem, zlasti zaradi interakcije ukrivljenosti, relativne togosti ojačitev in začetnih nepopolnosti. Cilj eksperimentalnih in numeričnih testov, ki so predstavljeni v prispevku, je razložiti obnašanje tovrstnih konstrukcij in prikazati prednosti ukrivljenih pločevin v nosilcih mostov. V ta namen je bilo opravljenih devet tlačnih preskusov na vzdolžno in prečno ojačanih pločevinah iz jekla visoke trdnosti, in sicer S500 in S700. Na podlagi eksperimentalnih rezultatov so podane ugotovitve glede vpliva različnih parametrov na tlačno nosilnost ukrivljenih pločevin. V nadaljevanju je opravljena obsežna parametrična študija na poenostavljenem numeričnem modelu, katerega ustreznost je potrjena z eksperimentalnimi rezultati. V študiji so obravnavani različni parametri, kot so ukrivljenost, vitkost pločevine, velikosti ojačitev in oblika začetnih nepopolnosti ter njihovih vplivov na končno nosilnost ojačanih ukrivljenih pločevin. Poudarjeni so pozitivni vplivi ukrivljenosti na nosilnost prečnih prerezov. Predstavljena je študija vpliva geometrijskih nepopolnosti na mejno nosilnost pločevin, ki temelji na spremembi koordinat vozlišč končnih elementov na podlagi sinusnih funkcij. Nazadnje so predlagana pravila za dimenzioniranje vzdolžno ojačanih, ukrivljenih pločevin, ki so izpostavljene tlačnim napetostim. Pravila ustrezajo formalizmu obstoječih evropskih standardov za pločevinaste konstrukcije. Mejne obremenitve, dobljene z eksperimentalnimi in numeričnimi preskusi, so primerjane z novimi pravili za dimenzioniranje in doseženo je dobro ujemanje.
