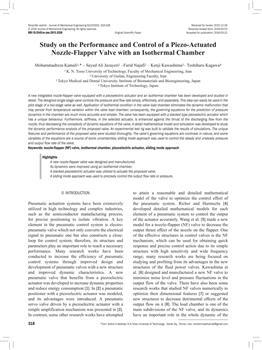

Study on the performance and control of a piezo-actuated nozzle-flapper valve with an isothermal chamber

angleški

2016

letnik 62, nr. 5

drseči pristop   generatorji pretoka   izotermne komore   piezoelektrični aktuatorji   ventili s šobo in odbojno ploščico   ventili za regulacijo tlaka

Univerza v Ljubljani, Fakulteta za strojništvo
(Obvezni izvod spletne publikacije)

Namen predstavljene raziskave je uvedba novega ventila s šobo in odbojno ploščico (NF), za katerega so značilni spremenjen razpored delovnih elementov za izboljšanje dinamike, poenostavitev enačb ter odprava nekaterih omejitev tradicionalnih NF-ventilov. Za izpolnitev teh ciljev je bil novi ventil s šobo in odbojno ploščico zasnovan in opremljen s piezoelektričnim aktuatorjem in izotermno polnilno komoro. Dinamika polnilne komore, ki je glavni podsestav ventila, ima v celotni dinamiki ventila pomembno vlogo. Neobstoj točnega modela za spreminjanje stanja zraka v komori otežuje krmiljenje ventila. Zagotovitev izotermnih pogojev v komori ventila odpravlja dinamične napake zaradi temperaturnih sprememb v komori, vodilne enačbe za napovedovanje tlaka v komori pa so zato veliko točnejše in preprostejše. Izotermno stanje v komori ventila torej poenostavi njegovo krmiljenje, saj je le z enim samim tlačnim tipalom v komori ventila mogoče krmiliti tlak in pretok.

11.12.2017
